一句话选型结论

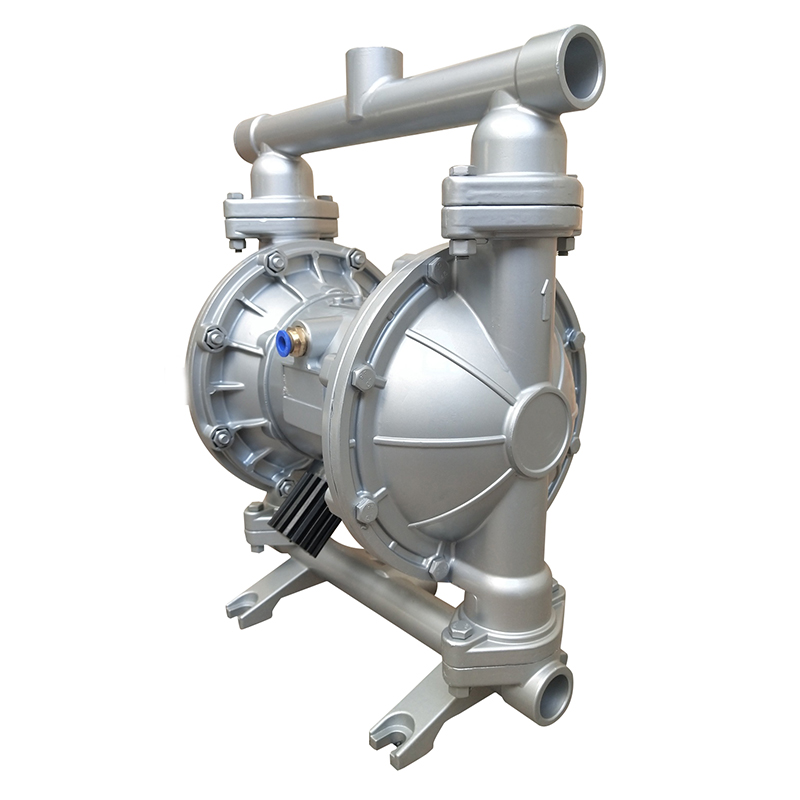

铝合金气动隔膜泵是"轻 + 快"的方案:DN40 整机约 15kg,一人可提,接气即抽,适合涂料、油品、溶剂等中性介质的移动输送与临时周转,散热优于塑料泵体。

关键参数范围

项目参数
适用型号QBK-40(铝合金)
口径DN40
流量范围0–15 m³/h
扬程范围0–50 m
吸程≤5 m
气源压力0.2–0.7 MPa
泵体材质铝合金(表面阳极氧化)
适用介质油类、溶剂、涂料、中性料液

注:以上为常用型号参数范围,具体型号以选型确认单为准;特殊工况可非标定制。

选型与使用要点

  • 铝合金不耐酸碱,pH 6–8 之外应改选不锈钢或塑料泵体。
  • 输送涂料、树脂等易固化介质,使用后必须立即用溶剂循环清洗。
  • 铝合金与某些溶剂(含氯溶剂)接触可能产生反应,选型前确认兼容性。
  • 气源加装油雾器可延长配气阀寿命,但输送食品/医药介质时禁用油雾润滑。

气动隔膜泵其有四种材质:工程塑料、铝合金、不锈钢、合金。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等,以满足不同用户的需要。安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。


在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜片,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。


常见问题(FAQ)

Q1:铝合金气动隔膜泵能抽酸碱吗?

A:不能长期使用。铝在酸碱中快速腐蚀,pH 6–8 之外应选 304/316L 不锈钢或 PVDF 泵体。

Q2:和塑料泵比哪个耐用?

A:铝合金强度高、散热好、耐压更高,适合油类与溶剂;塑料泵耐蚀好但易蠕变。含颗粒工况铝合金更耐磨。

Q3:重量多少?能手提吗?

A:DN40 铝合金机型约 15–18kg,配提手可单人搬运;DN50 以上建议配推车。

Q4:能做成防爆场合使用吗?

A:气动隔膜泵本体不带电,适合防爆区;配套电磁阀、过滤器需选防爆型并可靠接地。
