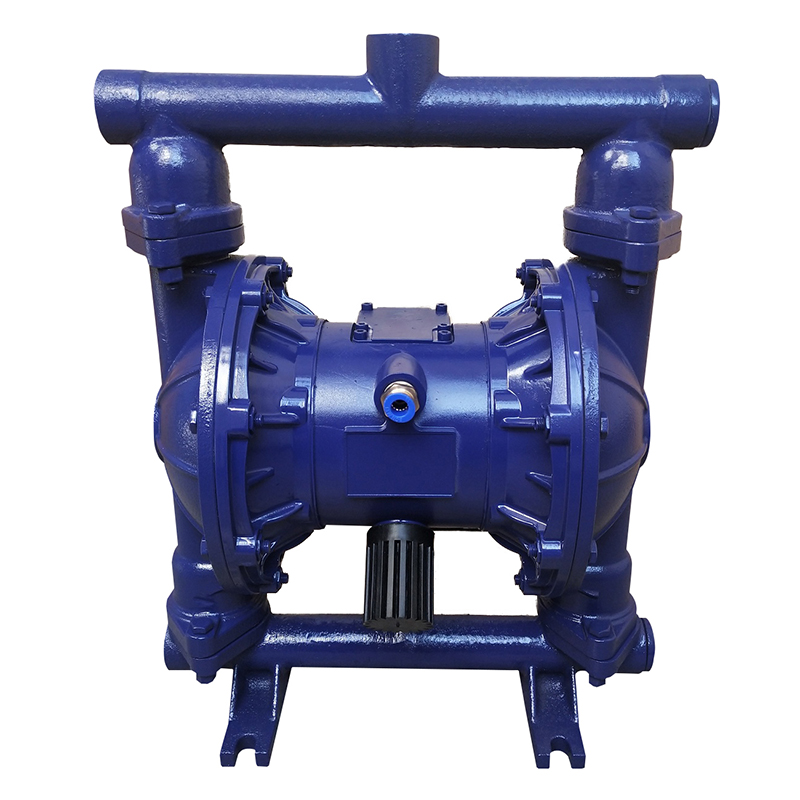

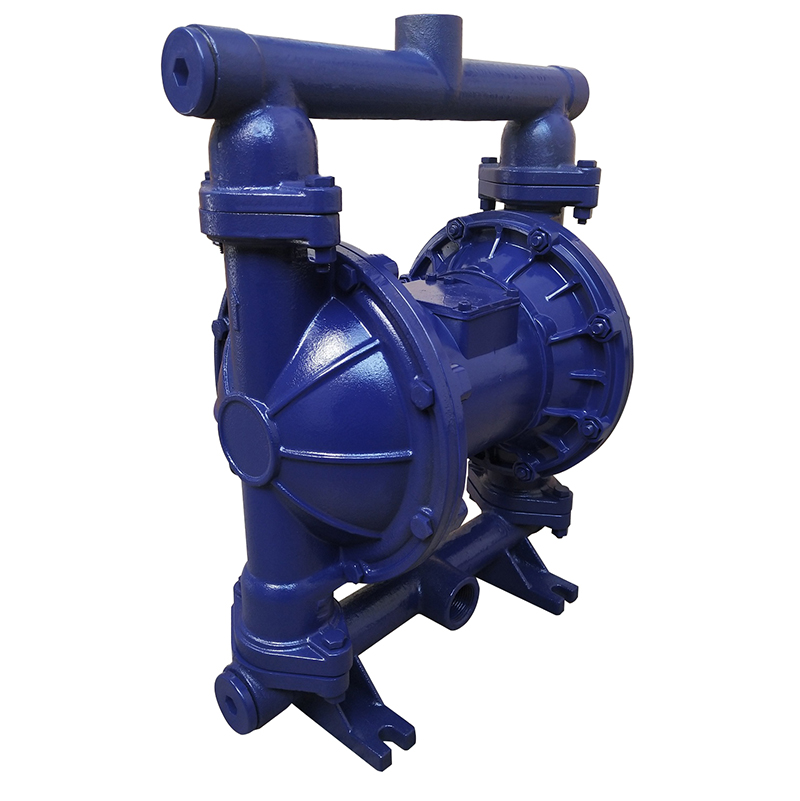

QBY-50铸铁气动隔膜泵|污水污泥输送隔膜泵
一句话选型结论
QBY-50 铸铁气动隔膜泵是污水与污泥工况的"耐造型"选择:铸铁泵体抗磨、可通过 6mm 颗粒、允许空转与干吸,适合污水站清池、含砂废液转移、应急排水,不需要电机与灌液。

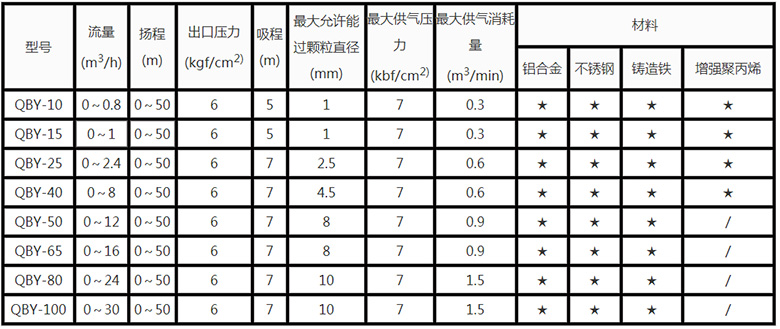

关键参数范围
| 项目 | 参数 |
|---|---|
| 适用型号 | QBY-50 / QBK-50(铸铁型) |
| 口径 | DN50 |
| 流量范围 | 0–20 m³/h |
| 扬程范围 | 0–50 m |
| 吸程 | 5–7 m |
| 最大通过颗粒 | ≈6 mm |
| 气源压力 | 0.2–0.7 MPa |
| 泵体材质 | 铸铁 / 球墨铸铁(过流件可衬胶) |
注:以上为常用型号参数范围,具体型号以选型确认单为准;特殊工况可非标定制。
选型与使用要点
- 输送含砂污水时优先选衬胶泵体与耐磨球座,普通铸铁在含砂工况下 6 个月即出现流道磨损。
- 吸入口加装滤网(孔径 ≤ 通过颗粒的 1.5 倍),防止大块杂物卡死球阀。
- 冬季室外使用需排空泵腔,防止结冰胀裂铸铁泵体。
- 长期停用应拆洗球阀与阀座,避免污泥固化。
气动隔膜泵其有四种材质:工程塑料、铝合金、不锈钢、合金。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等,以满足不同用户的需要。安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。
在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜片,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。



常见问题(FAQ)
Q1:铸铁泵体耐腐蚀吗?
A:铸铁不耐酸碱,适合中性污水、污泥、砂浆、含油废液。若介质 pH <5 或 >9,建议选不锈钢或衬氟泵体。
Q2:能抽含砂30%的污泥吗?
A:可以短时输送,但磨损很快。含砂量高的工况建议降低气源压力、加大口径,并准备衬胶备件。
Q3:气动隔膜泵需要灌液吗?
A:不需要,干吸即可启动,吸程 5–7m。但首次使用时管路内空气较多,自吸时间约 30–90 秒。
Q4:和潜污泵比优势在哪?
A:可空转、可移动、无电缆浸水风险、能吸到 5mm 残液,适合清池与检修排水;缺点是流量扬程较低、需要气源。
