产品详细描述

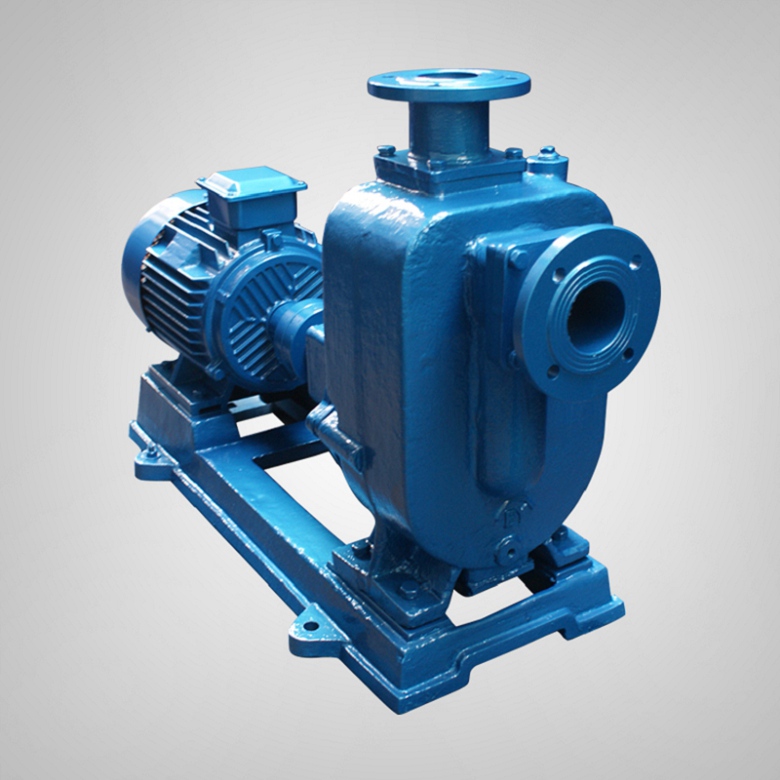

自吸污水泵产品简介：

该泵主要的特点即是不会堵塞。采用了采用轴向回流外混式，水力设计*，叶轮是缩在单独的叶轮室内，连接叶轮室的是压水室，当叶轮旋转时，泵内液体产生强烈的轴向涡流作用，使进口造成真空，出口产生扬程。因而杂质可以从压水室排出，所以它的流道是*畅通的，其排污效果是其它自吸式排污泵*的。通过泵体、叶轮流道的*设计，即可像一般自吸式清水离心泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固本和长纤维杂质液体。***解决了排污泵堵塞的老毛病，ZW型一般自吸高度4m。

工作条件：

 1、环境温度≤50℃，相对湿度<95%，介质温度运≤80℃，特殊要求可达200℃。
 2、介质PH值铸铁材质6-9，不锈钢为2-13。
 3、自吸式排污泵介质重度不超过1240kg/m3。
 5、自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米为宜。
 5、通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

自吸污水泵工作原理

主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。

自吸式无堵塞排污泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

意义：



结构图

结构优点

1、ZW型自吸排污泵采用双叶片叶轮结构，大大提高了污物的通过能力

2、ZW型自吸排污泵机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、燥声小、节能*，检修方便，方便用户更换；
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；

7、ZW型自吸排污泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；

使用注意事项

1、检查泵底座、联轴器、轴承座等连接部位的紧固件有否松动?如有松动应固紧。

2、用手转动联轴器是否有卡带或异声等现象?

3、打开泵上方的加水阀门，加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水。

4、接上电源试转一下，从电机端看，为顺时针转向。(严禁反转)

5、开机工作，观察泵运行是否正常若有异常现象，应找出原因，加以排除。

常见故障及排除方法

安装尺寸

以上参数仅供客户参考，想了解详细参数欢迎电咨询。

温州品能泵业公司在根据国内外产品的设计基础上加以改进的一种为了解决堵塞现象而制造的一种自吸泵。
